| 브랜드 이름: | VICORD |
| 모델 번호: | YCIIIZ300/400/600/800HT |
| 모크: | 1 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C,T/T |
| 공급 능력: | 달 당 30개 세트 |

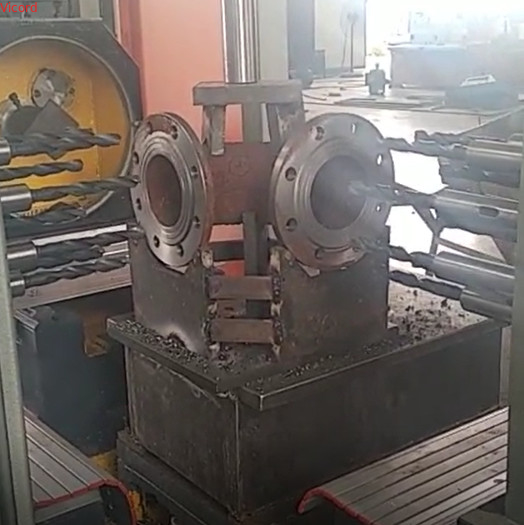

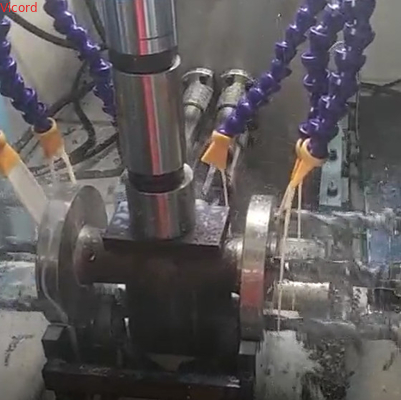

스윙 각도 삼면 다공 드릴링 머신
스윙 각도 삼면 다공 드릴링 머신은 다면 드릴링 가공에 특화된 CNC 공작 기계입니다. 여러 개의 드릴 비트를 동시에 처리하여 드릴링 효율을 크게 향상시킬 수 있습니다. 이 장비는 첨단 CNC 시스템과 정밀한 전송 메커니즘을 채택하여 드릴링의 정확성과 일관성을 보장합니다. 단일 구멍이든 여러 구멍이든 매우 높은 정밀도 요구 사항을 충족할 수 있습니다.
주요 특징
1. 효율성: 스윙 각도 삼면 다공 드릴링 머신은 여러 개의 드릴 비트를 동시에 처리하여 드릴링 효율을 크게 향상시킬 수 있습니다. 또한 빠른 공구 교환 시스템은 가공 중 대기 시간을 줄여 생산 효율성을 더욱 향상시킵니다.
2. 정밀성: 이 장비는 첨단 CNC 시스템과 정밀한 전송 메커니즘을 채택하여 드릴링의 정확성과 일관성을 보장합니다. 단일 구멍이든 여러 구멍이든 매우 높은 정밀도 요구 사항을 충족할 수 있습니다.
3. 유연성: 스윙 각도 삼면 다공 드릴링 머신은 드릴 비트 수 조정, 다양한 유형의 드릴 비트 교체 등 다양한 가공 요구 사항에 따라 맞춤 설정할 수 있습니다. 이러한 유연성 덕분에 장비는 다양한 복잡한 드릴링 시나리오에 적응할 수 있습니다.
4. 다용도성: 스윙 각도 삼면 다공 드릴링 머신은 드릴링에 국한되지 않고 긴 홈 밀링 및 태핑과 같은 다양한 작업을 수행할 수도 있습니다. 완전 디지털 제어 시스템은 고정밀 가공을 보장하는 동시에 작동 프로세스를 단순화하고 효율성을 향상시킵니다.
5. 구조 설계 및 쉬운 작동: 스윙 각도 삼면 다공 드릴링 머신은 합리적인 구조 설계, 우수한 강성을 갖추고 있으며 고속에서도 안정적인 성능을 유지할 수 있습니다. 이는 장비의 수명을 연장하는 데 도움이 될 뿐만 아니라 가공 공정의 안전성과 신뢰성을 보장합니다.
구성 요소
1. 베드: 견고한 구조는 고강도 주철과 같은 고품질 재료로 제작되어 우수한 강성과 안정성을 제공합니다. 이 설계는 가공 중 다양한 하중에 대처하고 절삭력, 중력 및 진동과 같은 조건에서 안정성을 보장할 수 있습니다.
2. 스핀들: 이 설계는 여러 개의 스핀들을 가지고 있어 공작물의 여러 면을 동시에 가공하여 가공 시간을 크게 절약합니다.
3. 워크벤치: 공작물을 고정하는 데 사용되며 일반적으로 다양한 가공 요구 사항을 충족하기 위해 회전하거나 이동할 수 있습니다.
4. 제어 시스템: 프로그래밍 및 가공 프로세스 제어를 담당하는 첨단 CNC 시스템.
응용 분야

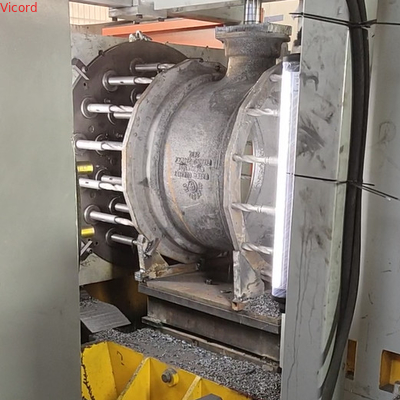

1. 주조 밸브: 게이트 밸브, 버터플라이 밸브, 체크 밸브 등 다양한 밸브.
2. 주조 워터 펌프: 다양한 구경과 모양의 워터 펌프.
3. 소방 산업: 소화전과 같은 급수 및 배수 시설.
4. 파이프 피팅 산업: 다양한 플랜지 엘보 파이프 피팅.
세부 정보
| 프로젝트 | 기계 사양 | YCⅡZ200HT |
|
기술 사양 |
최대 드릴링 중심 거리 | Φ460 mm |
| 최대 가공 길이 | 600 | |
| 최소 가공 길이 | 150 | |
| 중간 플랜지에서 중심까지의 최대 가공 크기 | 260 | |
| 중간 플랜지에서 중심까지의 최소 가공 크기 | 150 | |
| 만족스러운 가공 각도 | 11.25/22.5/30/45/90/180 | |
| 스트로크 | 390/290 | |
| 드릴 비트 연결 방식 (모스 테이퍼 생크) | 모스2＃ | |
| 위치 | ≤0.5 | |
| 표면 거칠기 | 12.5 | |
|
주 구동 |
전송 유형 (기어 속도 변경) | 2단 기어 변속 |
| 스핀들 속도 범위 (r/Min) | 225/286 | |
| 스핀들 모터 모델 | YE2-132M-6-5.5KW | |
| CNC 제어 시스템 | PLC | |
| 이송 모드 | 유압 전송 | |
| 공작 기계 외관 | 공작 기계 치수(길이×너비 × 높이 mm) | 3200×2000×1800 |
| 기계 중량 | 4000KG | |
